- 產品簡介

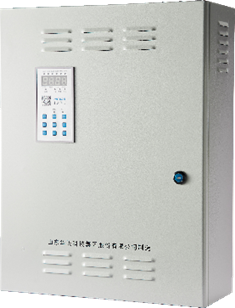

隧道及軌交專用直流電源是直流照明控制系統的核心設備，專為交通與照明應用打造，可將AC380V交流電集中整流為DC220V/400V/750V等直流電壓輸出，適用于道路與隧道照明、城市軌道交通照明、市政隧道、室外景觀及室內照明等多種場景。
該電源與照明控制器、直流配電箱等組成完整系統，通過直流載波技術實現對LED燈具的供電、開關及調光自動控制，支持集中化管理和可視化操作。采用高頻諧振相移脈寬調制技術，具備N+1冗余均流設計，保障供電穩定可靠。設備集成輸入、整流、監控等多個模塊，兼顧高效能與易維護性，為各類應用場景提供安全、高效的直流供電解決方案。
- 產品特點
采用IT直流供電模式，配置回路絕緣監測與母線電壓監測，確保用電安全可靠。
通過采用穩定可靠的兩總線通訊技術，可實現區域、線路及單燈的無線、無極調光，操作簡單便捷。
整流模塊采用N+1冗余配置，支持熱插拔維護便捷高效，保障系統長期穩定運行。
提供通訊接口標準MODBUS通訊協議，可實現智能化遠程管理。
- 系統構成

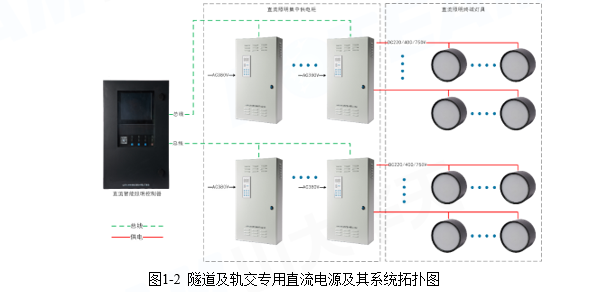

隧道及軌交專用直流電源可與照明控制器、直流配電箱、直流照明燈具燈具等組成完整系統
- 產品應用
- 應用場景1：長隧道直流智能照明

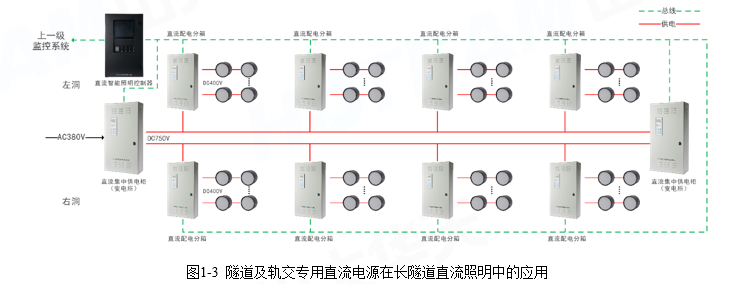

長隧道場景直流智能照明系統（圖1-3）的應用：首先，直流電源將AC380V市電轉換為DC750V直流電，并將其輸送至下一級直流配電分箱。該分箱輸出DC400V直流電，為終端燈具供電。燈具內部的直流驅動模塊進一步將DC400V轉換為LED燈所需的工作電源。系統同時采用直流載波通信方式，實現對燈具的開關與調光控制。
- 應用場景2：軌道交通直流智能照明

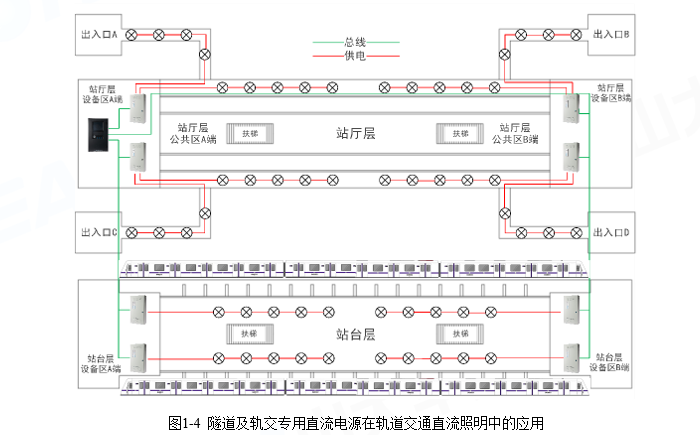

城市軌道交通場景直流智能照明系統（圖1-4）的應用：首先，通過直流電源將AC380V市電轉換為DC220V直流電，或經由直流集中供電柜連接至下一級的DC48V直流照明配電箱。電能隨后被輸送至終端燈具，由燈具內部的直流驅動模塊將DC220V或DC48V進一步轉換為LED燈所需的工作電源。該系統還通過直流載波通信方式，實現對燈具的開關與調光等智能控制。

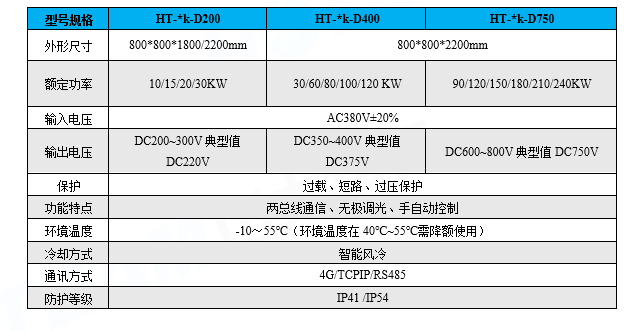

- 技術規格表
