目前，變頻器在工業領域的應用越來越普及。當電網發生暫降或中斷時，變頻器瞬間失電使電動機停止工作，造成生產中斷，甚至發生安全事故，給企業造成不可估量的損失。電壓暫降尤其對半導體、石化、造紙、汽車、制藥、紡織、鋼鐵等行業造成的損失大。因此對敏感設備進行電壓暫降(暫升)保護顯得尤為重要。
電壓暫降對變頻器的影響
變頻器普遍具有欠壓保護功能，當直流母線電壓低于定值時，變頻器停止運行。變頻器一般采用IGBT作為逆變器，在失壓或停電后，將允許變頻器繼續工作一個短時間 Td,，若失壓或停電時間 T0>Td，變頻器將發生保護性跳閘而停止運行;若失壓或停電時間T0<Td，變頻器則能躲過“晃電”平穩過渡運行。但是一般 Td 時間都在 15-25ms 之間，而電網“晃電”時間通常在幾十到幾百毫秒。從電壓跌落到變頻器恢復正常運行，時間至少幾十秒鐘，此過程中電機將停止運行。故當晃電發生時，變頻器無法正常工作，將導致產線停產，造成實際經濟損失。
DVR-DC介紹

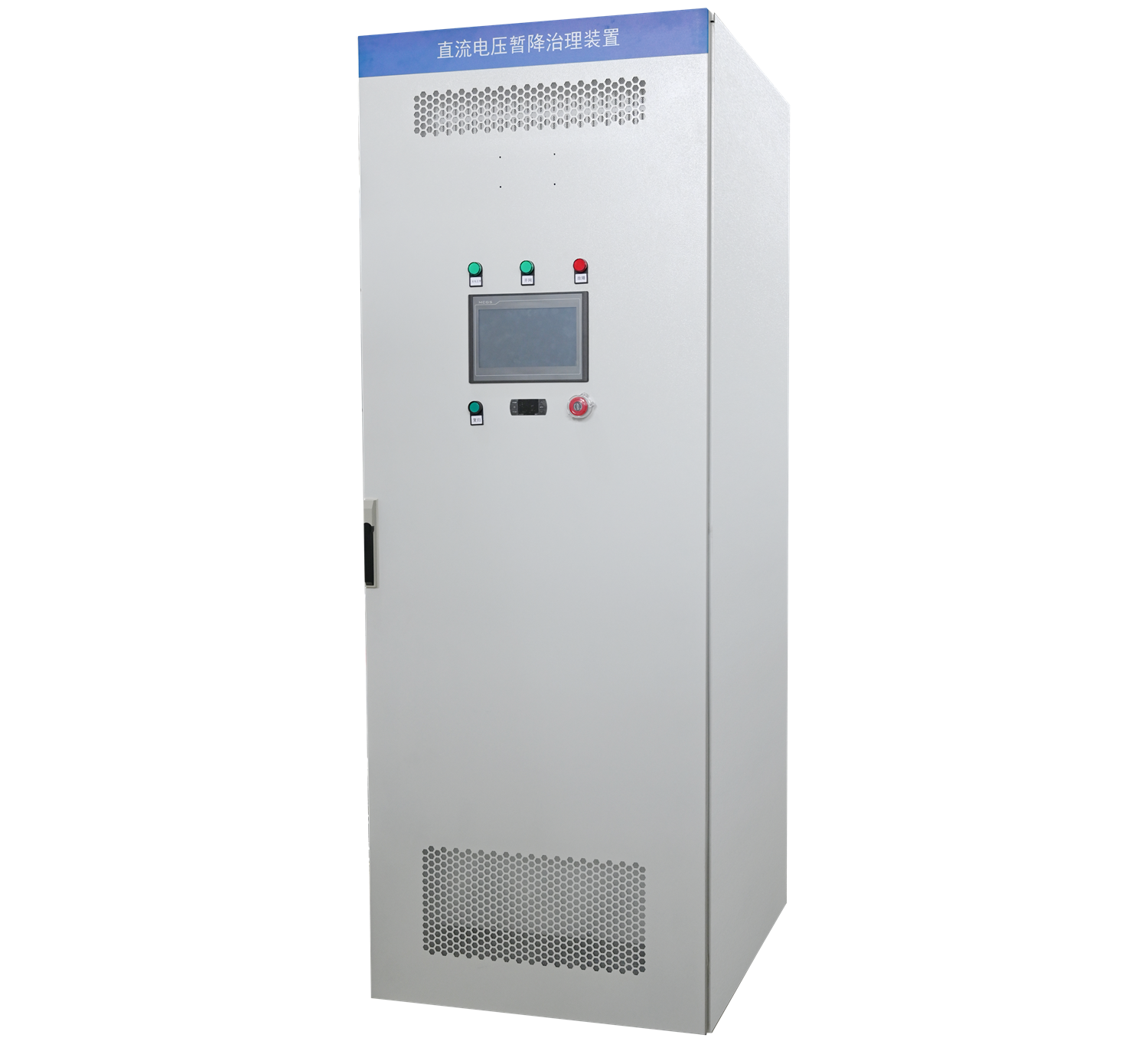

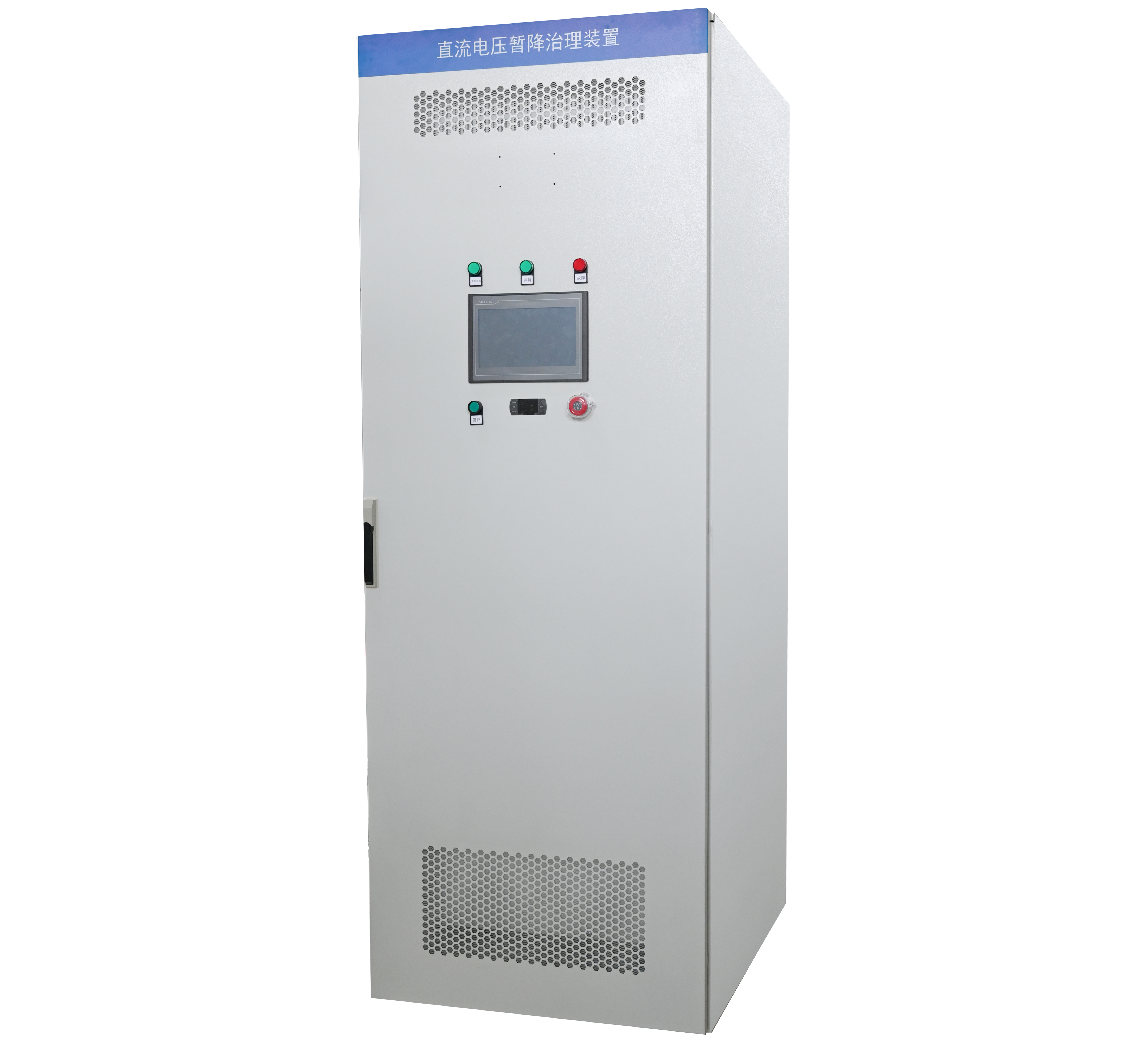

華天HT-DVR-DC智能直流型電壓暫降治理裝置由單獨的充電單元、儲能單元、智能直流控制系統、監測單元。系統與變頻器直流側并聯，為變頻器提供直流支撐。當系統發生電壓暫降時，保障電動機連續、穩定、安全可靠運行。華天 HTDVR-DC 智能直流電壓暫降治理裝置適用于連續生產的化工、鋼鐵、化纖、集成電路芯片、玻璃、造紙等行業中的變頻器。
工作原理

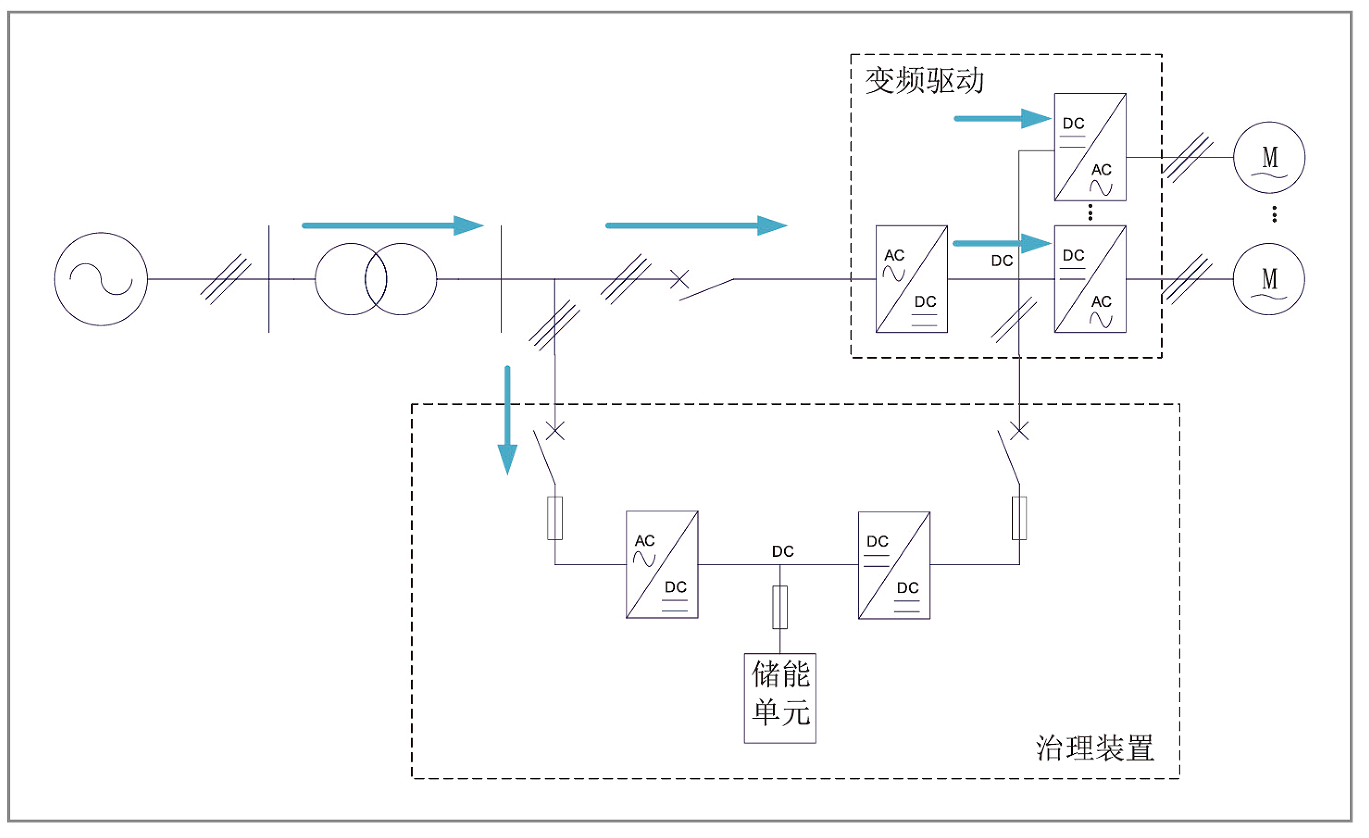

01運行模式：正常情況下，市電先經過交流配電系統，再經過變頻器后驅動電機正常運行。抗晃電系統與變頻器的直流母線并聯,作為變頻器的直流在線備用電源。
當輸入到變頻器的交流市電發生晃電或停電時，變頻器的直流供電由抗晃電系統零切換至超容，待交流電源恢復正常后，變頻器的供電主動切換到交流市電供電，抗晃電系統進入充電在線備份狀態。
技術特點
性能優越，可靠性高。
結構簡單、可靠性高。
響應速度快：響應時間＜1ms。
輸出電壓范圍寬。可以為各類直流負載提供直流不間斷電源，如UPS，EPS和直流電動機等直流負載。
無諧波污染：采用第四代絕緣柵雙極型晶體管和多重保護技術，無諧波注入污染。
工作效率高：效率高達99%以上。
可靠性高，配置靈活。
采用交流和直流雙電源控制系統，專為工業負載設計，采用多級保護、電路簡潔，免維護設計。
先進的控制及算法：采用先進的DSP(數字信號處理器），采用先進的邏輯算法實現極高的性能和可靠性。
系統模塊化，集成度高，操作維護簡單。
可為多臺共直流母線的變頻器提升抗晃電能力。
強大的過載能力，支持直流啟動。
完善的防直流倒灌功能。
完善的直流輸出控制功能。
具有故障、保護功能。
人機界面友好，自動化程度高。
7英寸彩色觸摸屏顯示，數字化控制，人性化設計，參數設置方便。
標準化通訊：具有RS485通訊接口，采用標準MODBUS通信協議；可定制TCP/IP等協議。
裝置具有一鍵啟動功能，運行后自動檢測，整個過程無需人為干預。保證主電源失電時，系統瞬時切換到儲能系統供電，變頻器的輸入電動機的電壓，頻率和轉數無任何擾動。

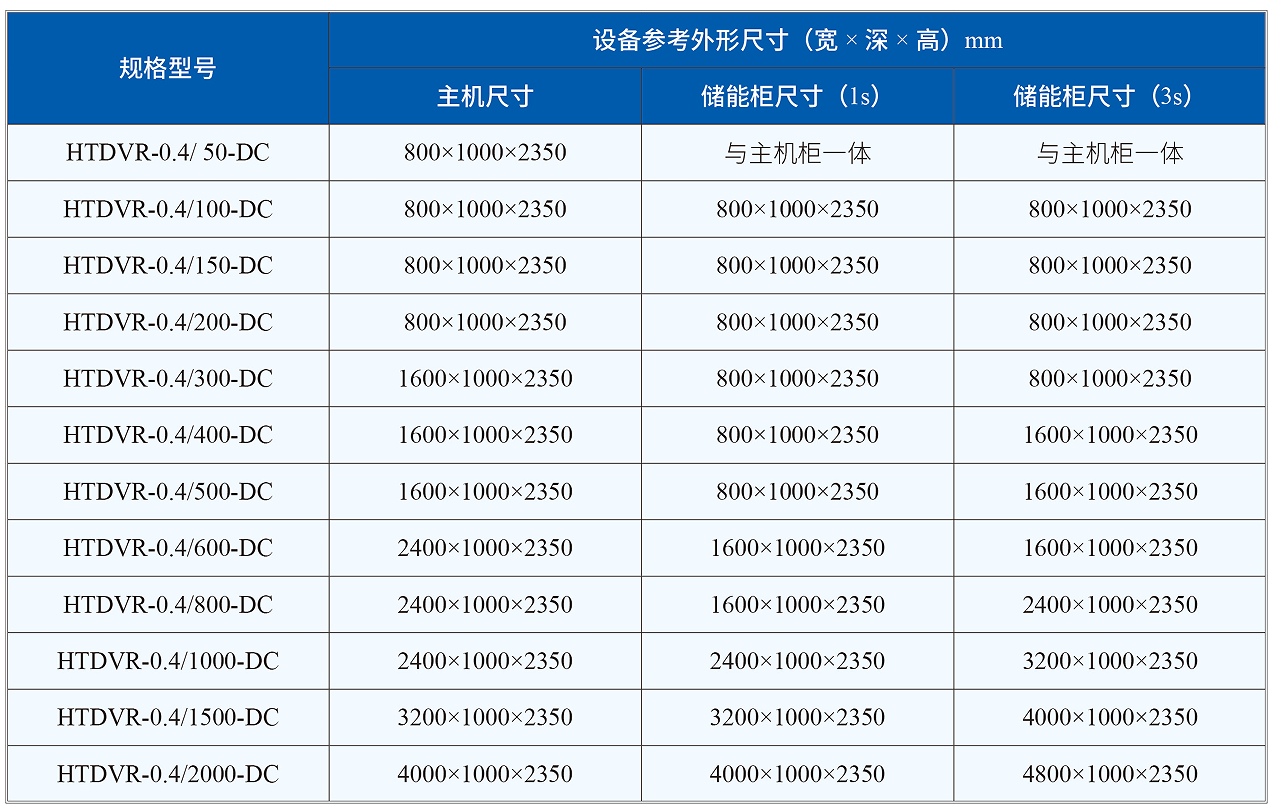

性能參數
性能參數
