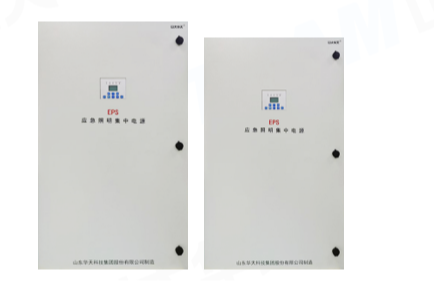

- 產品簡介
采用工頻逆變技術，內置工頻隔離變壓器，具備優異的負載適應與抗沖擊性能，能有效應對電網波動、諧波干擾等復雜電力環境。獨立充電器設計，可支持N+1充電冗余。是復雜用電環境下提高負載設備供電的安全性與穩定性的優選產品。
- 產品特點
產品可定制，滿足用戶在防護等級、冗余方面的不同需求。
支持三相四線380V輸入、單相220V輸入兩種方式。

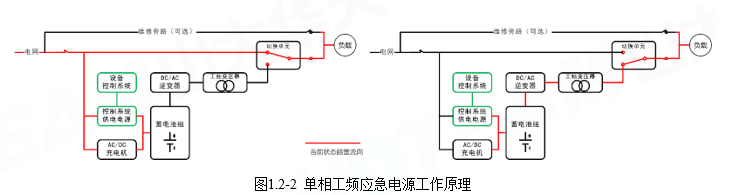

- 工作原理
市電輸入正常時，市電經切換單元向負載供電，并同時通過充電機為應急蓄電池組充電，此時逆變器處于備用狀態。當控制系統檢測到市電中斷、電壓異常，切換單元將迅速切換到備用模式，逆變器將蓄電池儲存的電能轉換為交流電，繼續為負載供電。當市電恢復正常后，系統自動切換回市電供電狀態，并重新為蓄電池充電。
- 產品應用
適用于軌交、化工等場所，后接應急照明或者電機等負載。
- 技術規格表
|
型 號 |
HT-D-BC(*kVA)/ HT-D-BC(*kVAh) |
||||||
|
額定容量(kVA) |
1 |
2 |
3 |
5 |
8 |
10 |
|
|
主電輸入 |
相 數 |
三相四線＋PE/單相(L-N+PE) |
|||||
|
電 壓 |
380或220 Vac（允許的電壓波動范圍為-20%～+20%） |
||||||
|
頻 率 |
50Hz |
||||||
|
應急輸出 |
電 壓 |
220±3% Vac |
|||||
|
頻 率 |
50±0.5Hz |
||||||
|
波 形 |
正弦波 |
||||||
|
波形失真 |
≤3%（0－100% 線性負載） |
||||||
|
過載能力 |
≤120%額定電流內正常工作 |
||||||
|
蓄電池 |
電池節數 |
2 |
16-20節可調 |
||||
|
類 型 |
密封免維護蓄電池 |
||||||
|
備用時間 |
90分鐘（可按設計要求配置） |
||||||
|
充電時間 |
20小時內可充滿 |
||||||
|
轉換時間 |
＜0.25s/3-10ms（可選） |
||||||
|
保 護 |
過載保護，輸出短路保護；電池反接保護；電池欠壓保護、電池過充保護等。 |
||||||
|
報 警 |
電池欠壓、電池連接故障、充電器故障、持續過載、逆變器故障 |
||||||
|
環境溫度 |
-10－55℃（環境溫度在40℃~55℃需降額使用） |
||||||
|
環境濕度 |
≤90%RH不凝露 |
||||||
|
海拔高度 |
≤2000m（超過2000m需降額使用） |
||||||
|
噪 音 |
主電輸出時靜止無噪音 應急輸出時≤55dB |
||||||
|
通 訊 |
RS485（多機通訊）、TCP/IP，MODBUS通訊協議 |
||||||
