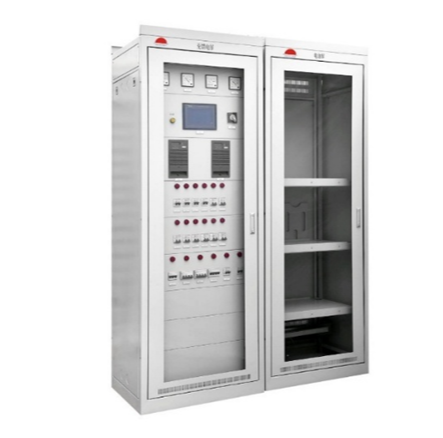

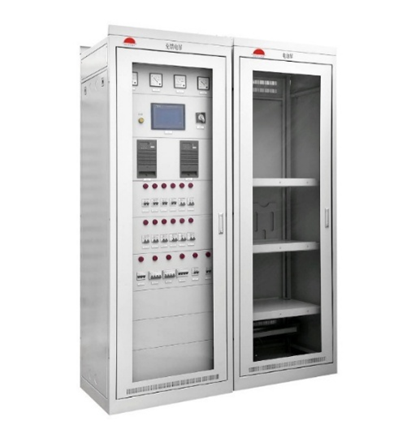

- 產品簡介
直流屏（智能免維護直流電源屏）是電力系統中的關鍵直流供電設備，主要用于為控制回路、繼電保護、事故照明等重要負荷提供穩定可靠的直流電源。其核心作用在于保障變電站、發電廠等場所在交流電源中斷時，仍能維持關鍵操作的連續運行，確保電網安全。
設備具有高可靠性與獨立性的突出特點，不依賴于廠用電或電網運行方式。當交流電源發生故障時，直流屏能夠通過內置蓄電池組無縫切換為后備電源，持續為繼電保護裝置、斷路器分合閘等關鍵功能供電，保障電力系統安全不間斷運行。
- 產品特點
操作便捷：采用高清LCD屏幕，支持全中文菜單顯示，配備聲光報警系統，界面設計人性化，操作簡單明了。
安全耐用：采用模塊化設計，具備可靠的電氣絕緣措施與冗余配置，內置高耐沖擊硅鏈，系統穩定性與安全性顯著提升。
配置靈活：支持母線絕緣電阻監測，提供4路可自定義開關量輸入監測、1路故障輸出常開節點，并可靈活選配單體電池檢測模塊、支路檢測模塊、開關量輸入輸出模塊等，適應多樣化的系統集成需求。
智能調節：內置環境溫度傳感器，可實時監測環境溫度，并依據溫度變化自動對電池充電電壓進行補償，有效延長電池使用壽命。
- 系統構成

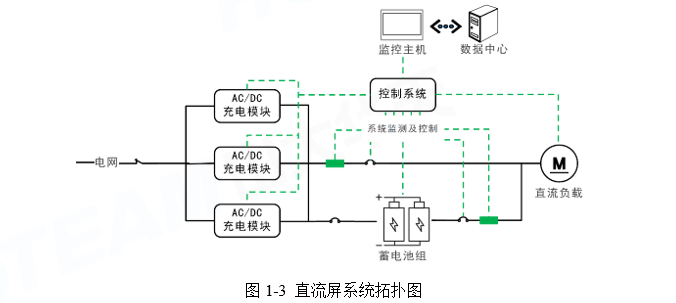

直流屏通常由充電模塊單元、蓄電池組、監控管理單元、直流饋電單元、及絕緣監測單元等組成（圖1-3）。廣泛應用于中小型發電廠、水電站、各類變電站，以及石化、礦山、鐵路等需要使用直流電源的工業領域，主要為開關分合閘操作、二次回路中的儀器儀表、繼電保護系統及事故照明等提供可靠的直流電源支持。
- 工作原理
直流屏系統根據交流電源的供應狀態，主要分為三種運行模式，以確保直流供電的連續性與可靠性：
- 正常運行模式（交流供電正常）?
當交流輸入正常時，整流模塊將交流電轉換為直流電，一方面為連接的直流負載設備供電，另一方面同時對蓄電池組進行充電，使蓄電池保持在滿電備用狀態。
- 后備運行模式（交流電源故障）?
若交流電發生中斷，整流模塊停止工作。此時系統自動轉由蓄電池組直接向負載供電，實現不間斷的直流電源輸出，從而保障關鍵設備持續運行。
- 應對大電流沖擊（如斷路器合閘）?
當遇到瞬時大電流需求時，系統采用整流模塊+蓄電池組并聯供電的方式，共同提供所需的高額功率，以防止直流母線電壓出現大幅跌落。

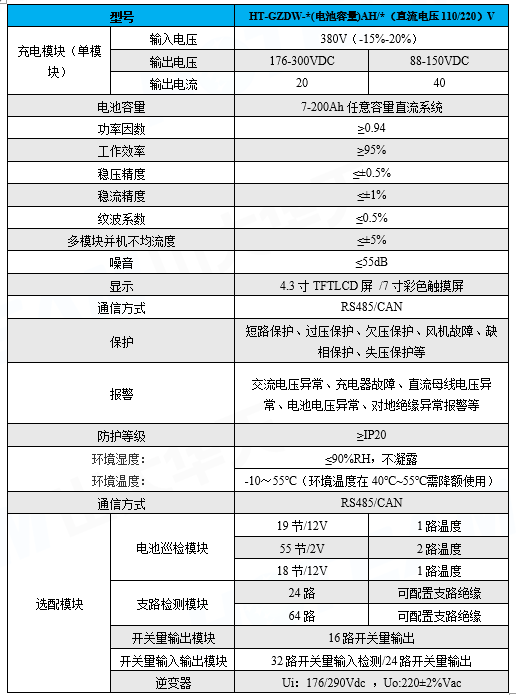

- 技術規格表
